集电线路在线故障定位装置-行波诊断解决方案
有效预警90%以上集电线路运行隐患/异常放电点,最大程度避免线路“带病”运行;实现了集电线路运行数据可视化和智能监测线路功能,极大提升风电场集电线路智能运维及管理水平,助力“智能风场,智慧运维”的建设目标。极大缩短故障停电时间,减少巡线人力物力,具有较大的经济效益和社会效益。
了解咨询
技术现状
现有技术手段无法完全满足“智慧运维,智慧风场”的要求。因此,我们急需有效的技术手段对线路故障进行预警与智能诊断,缩短故障查找时间,及时排除故障!

市场现状
集电线路结构特殊,故障定位精度不高

  • 线路结构多样

  • 分支线多

  • 地形复杂

市场现状
故障原因判断无技术依据,仅凭经验

  • 电流

  • 电压

  • 阻抗

  • 气候环境

市场现状
现有手段监测不全

  • 可视化成像技术手段

  • 机械参数、简单电气表象特征监测

  • 无整体电气绝缘异常状态在线预警

    手段

市场现状
集电线路无在线故障精确定位手段

  • 事后处理

  • 离线检测

  • 巡线困难

  • 耗时耗力


解决方案
解决方案

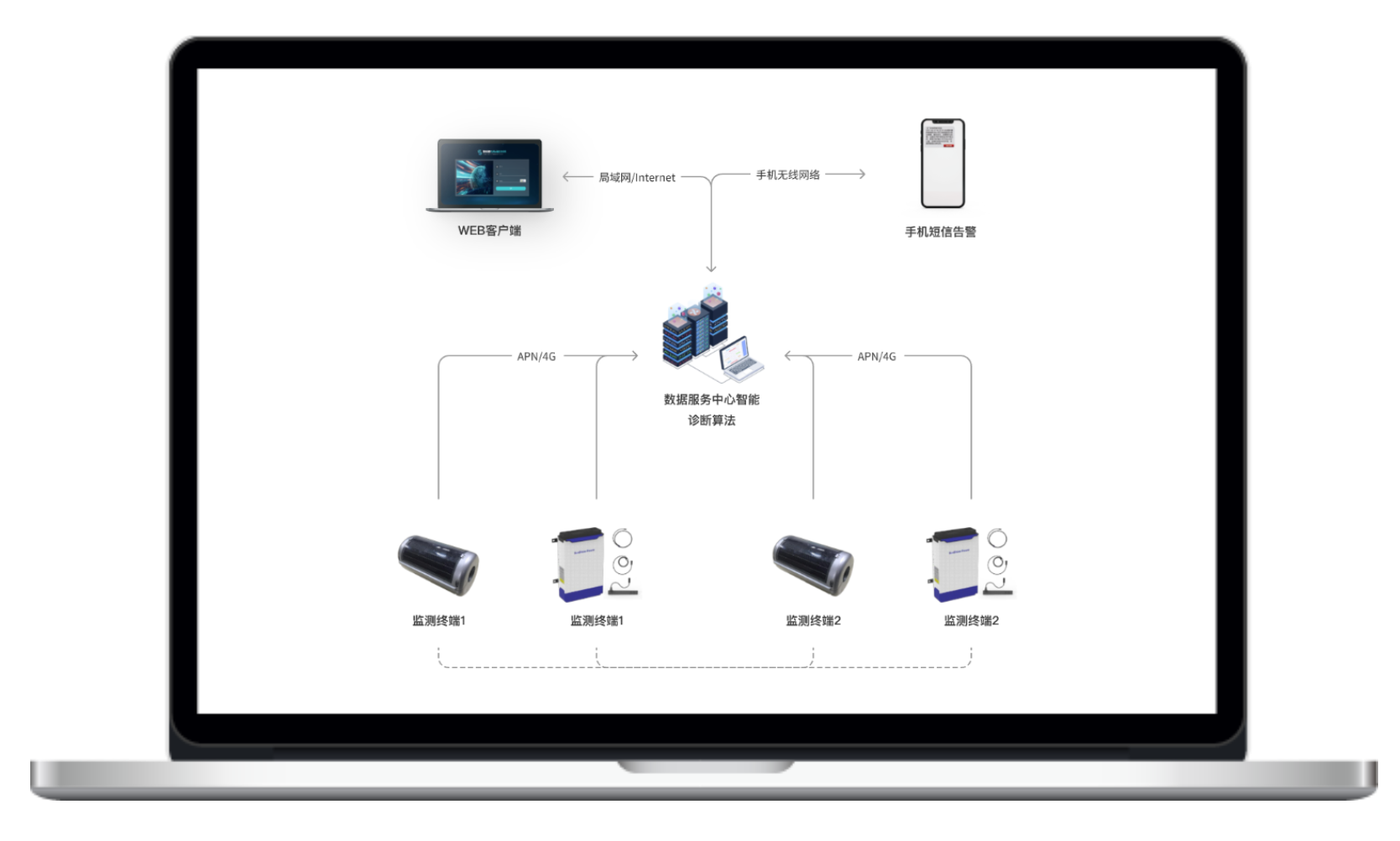

集电线路在线故障定位系统

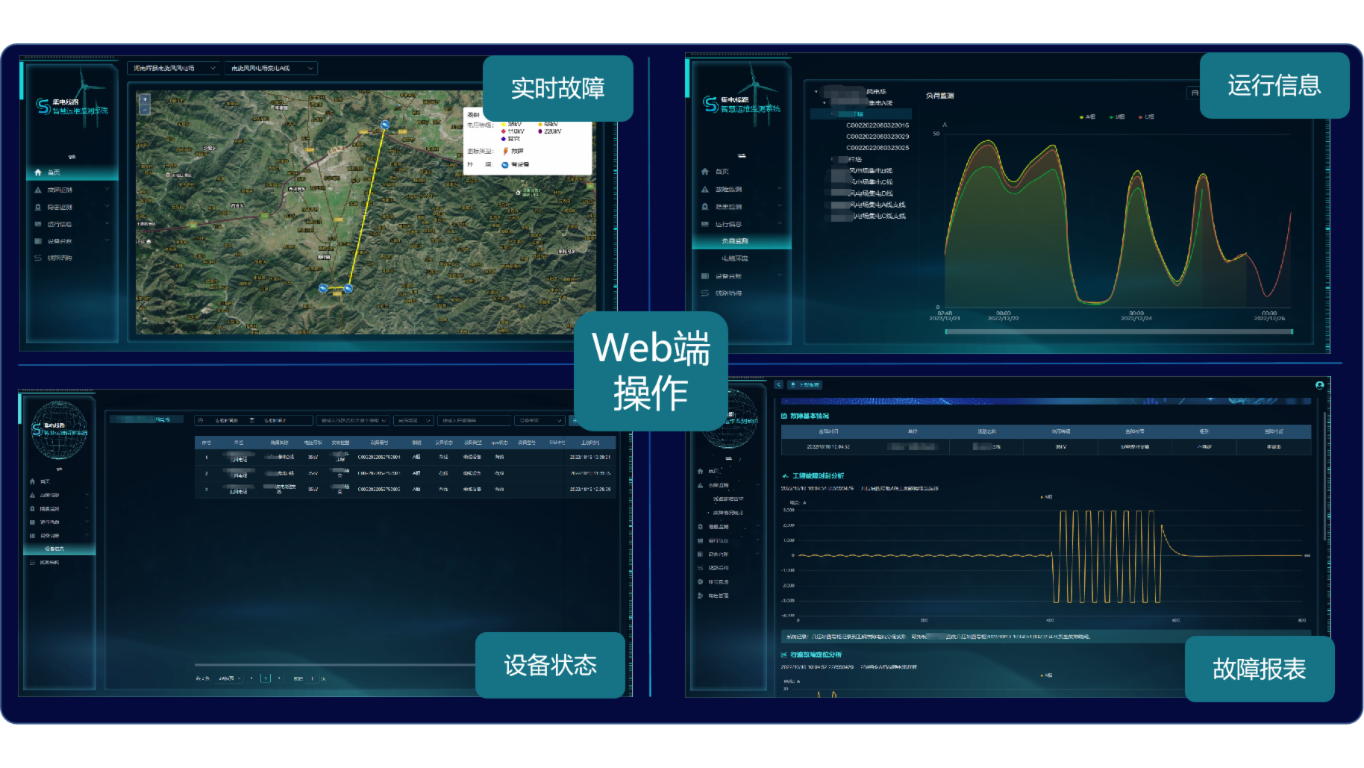

Web端

切图 36.png 设备后台运行维护

切图 36.png 故障查询、故障结果展示

数据中心站

切图 36.png 加密APN网络传输/4G传输

切图 36.png 实现故障诊断、定位预警


监测终端

切图 36.png 分布安装在集电线路上

切图 36.png 采集工频故障电流与行波电流

切图 36.png 无线数据传输

行波监测终端技术优势

高电位耦合取电技术

行波监测终端技术优势 首创适应风电集控系统大冲击、低负荷取能技术

行波监测终端技术优势 混合快充取能,超低功耗设计,无负荷无日光时段难题解决

行波监测终端技术优势 电磁屏蔽、谐波冲击、通信干扰难题解决

高精度行波提取分析技术

行波监测终端技术优势 首创导线行波直接提取、分析技术

行波监测终端技术优势 高采样率、低阈值(mA级)行波全覆盖采集分析

行波监测终端技术优势 风电集电系统行波干扰因素难题解决

军工级对时技术

行波监测终端技术优势 纳秒级高精度北斗/GPS授时对时技术

行波监测终端技术优势 广域分布式时钟一致性难题解决

行波监测终端技术优势 山区、无人区GPS对时难题解决

信息交互平台
行波监测终端技术优势
首创适用于风电集电系统的行波故障诊断技术。
行波监测终端技术优势
该技术实现故障前隐患预警,故障后精确定位及原因识别,经各风场现场应用,效果显著。
行波监测终端技术优势
该系统可作为集控系统的拓展与延伸,提升了集电线路故障预警、诊断水平、填补了集电线路 智能故障诊断技术空白。
行波监测终端技术优势
该系统的应用,可大大提高线路故障查找速度,减少停电时间,降低线路故障率,提升集电系 统的智能化水平。
应用案例
应用案例

监测设备案例

  • 截止目前为止,集电线路故障预警与定位诊断在线监测系统已成功在安徽、河南、内蒙、湖南等多个风电场40余条线路安装应用

应用效果

  • 安装使用100余套设备

  • 监测线路故障20余起跳闸

  • 系统反应及时,故障诊断准确,诊断准确率95.6%
